Krita Drawing Assistants Nâng Cao: Perspective Ellipse, Axonometric, Curvilinear Và Fish Eye

Krita không chỉ có thước một điểm tụ hoặc hai điểm tụ. Bên trong nhóm Drawing Assistants còn có Perspective Ellipse, Parallel Ruler, Curvilinear Perspective và Fish Eye Point — những công cụ hữu ích khi bạn cần dựng bánh xe, cửa vòm, kiến trúc isometric, góc nhìn siêu rộng hoặc không gian cong. Vấn đề thường gặp không phải là thiếu công cụ, mà là chọn sai loại assistant, đặt tay nắm thiếu logic rồi cố sửa nét bằng mắt.

Bài này tập trung vào một workflow thực hành: xác định bài toán hình học trước, chọn assistant phù hợp, khóa hệ trục, thử nét trên layer nháp rồi mới đi lineart. Nếu bạn còn lúng túng với đường chân trời và điểm tụ, hãy đọc trước hướng dẫn dựng phối cảnh thực dụng trong Krita. Phần dưới giả định bạn đã hiểu các khái niệm đó và muốn xử lý những trường hợp khó hơn.

Drawing Assistants khác gì lưới và Transform Tool?

Drawing Assistant là một hệ dẫn hướng mà Freehand Brush có thể bám vào. Nó không tự biến đổi hình đã vẽ và cũng không tạo nét hoàn chỉnh thay bạn. Khi bật tùy chọn bám assistant trong Tool Options của Freehand Brush, con trỏ vẫn di chuyển theo tay, nhưng quỹ đạo nét được hút về đường hình học hợp lệ. Nhờ vậy, bạn có thể giữ cảm giác bút tự nhiên trong khi các cạnh, đường cong hoặc đường hội tụ vẫn nhất quán.

Lưới thông thường chủ yếu giúp quan sát và căn vị trí. Transform Tool lại xử lý một đối tượng hoặc vùng ảnh đã tồn tại. Drawing Assistants nằm giữa hai nhóm đó: vừa cho phản hồi trực quan, vừa tác động lên nét đang vẽ. Vì thế, chúng phù hợp với sketch kiến trúc, lineart background, vật thể cơ khí và các chi tiết lặp theo phối cảnh.

Trước khi tạo assistant, hãy tách ba lớp công việc. Layer đầu chứa thumbnail và đường chân trời. Layer thứ hai là construction, nơi bạn thử các cạnh hộp, vòng tròn và trục. Layer thứ ba mới là lineart. Assistant không nằm trong layer raster như nét vẽ, nhưng cách tách lớp này giúp bạn dễ đánh giá xem hình đang đúng do cấu trúc hay chỉ trông có vẻ đúng vì quá nhiều đường dẫn chồng nhau.

Một nguyên tắc quan trọng: assistant phải giải quyết một quan hệ hình học cụ thể. Đừng đặt nhiều thước chỉ để màn hình trông “kỹ thuật”. Nếu một cạnh chỉ cần song song, dùng Parallel Ruler. Nếu một vòng tròn bị nghiêng trong không gian, dùng Perspective Ellipse. Nếu toàn cảnh cong về hai phía, cân nhắc Fish Eye Point hoặc Curvilinear Perspective. Chọn đúng loại ngay từ đầu sẽ giảm đáng kể số tay nắm phải quản lý.

Perspective Ellipse: dựng bánh xe, mặt bàn và cửa vòm đúng mặt phẳng

Ellipse trong phối cảnh không chỉ là một hình bầu dục bị kéo dẹt. Nó là hình chiếu của đường tròn nằm trên một mặt phẳng có hướng xác định. Nếu bốn cạnh bao quanh hình tròn không cùng mặt phẳng hoặc không hội tụ đúng, ellipse dù mượt vẫn khiến vật thể bị xoắn. Perspective Ellipse Assistant giải quyết đúng vấn đề này bằng một tứ giác bốn điểm: bốn góc xác định mặt phẳng, còn đường cong được nội suy để tiếp xúc với bốn cạnh.

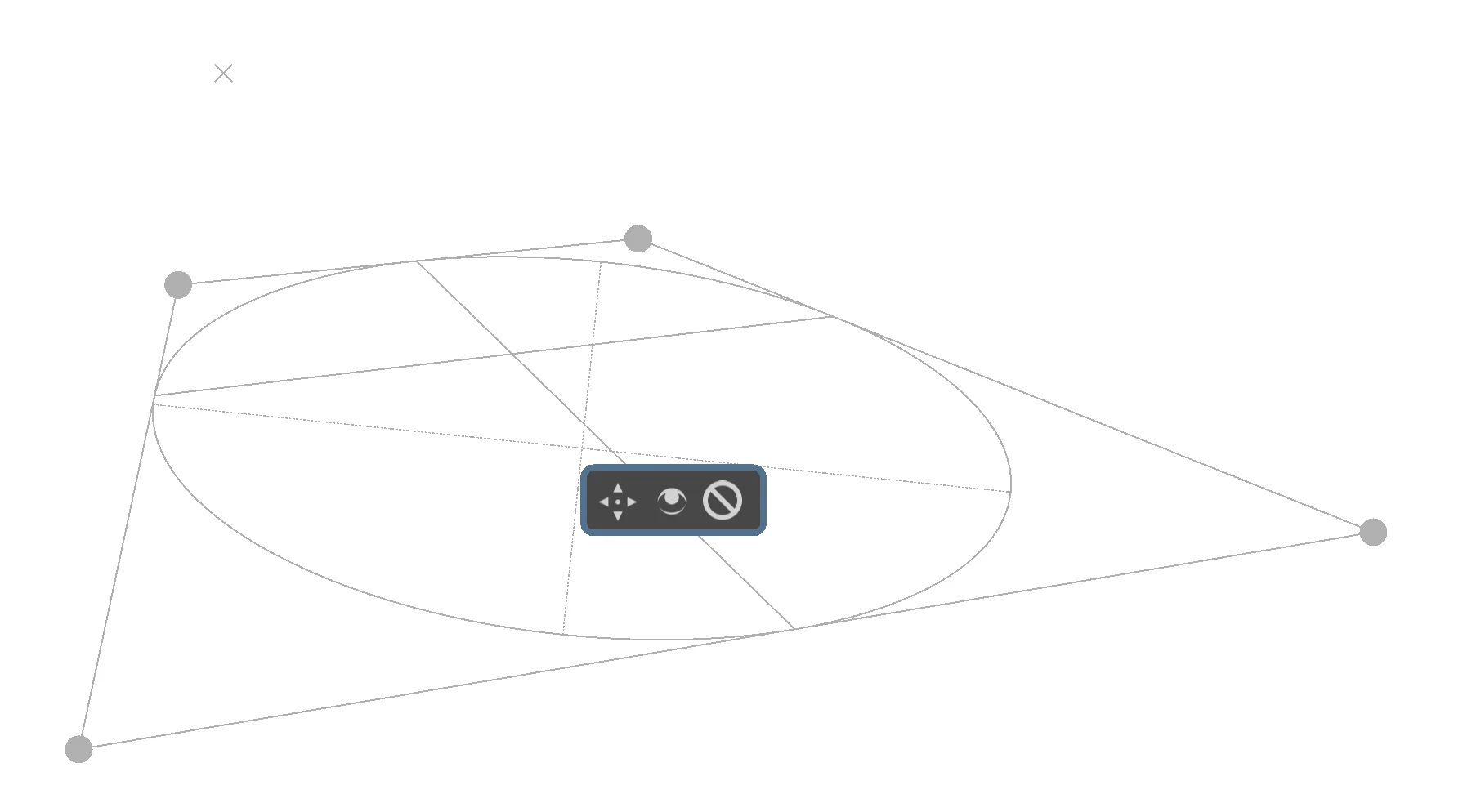

Workflow an toàn là dựng chiếc hộp trước rồi mới tạo ellipse. Ví dụ với bánh xe, hãy xác định mặt bên của khối xe, đặt bốn điểm assistant vào bốn góc của hình vuông hoặc hình chữ nhật chứa bánh, sau đó thử một nét mảnh. Với mặt bàn tròn, hãy dựng một mặt phẳng hình thoi theo phối cảnh, đặt assistant lên mặt phẳng đó rồi mới thêm độ dày của bàn. Cách làm này giúp bạn kiểm soát tâm, trục lớn, trục nhỏ và độ nghiêng bằng cấu trúc chứ không bằng cảm giác.

Khi ellipse trông lệch, đừng kéo ngẫu nhiên tay nắm của đường cong. Hãy kiểm tra lại tứ giác bao: hai cặp cạnh đối diện có tuân theo hệ điểm tụ của cảnh không, tâm mặt phẳng có nằm đúng trên trục vật thể không, và độ sâu có bị nén quá mạnh không. Nếu một tứ giác bị sai, mọi ellipse sinh ra từ nó cũng sai theo.

Với cửa vòm hoặc miệng cốc, bạn thường chỉ cần một phần của ellipse. Vẫn nên vẽ thử toàn bộ đường cong trên layer construction để thấy trục và độ mở, sau đó xóa hoặc mask phần không cần. Cắt ellipse quá sớm khiến bạn khó nhận ra hai đầu cung có cân nhau hay không. Khi có nhiều vòng tròn đồng tâm, hãy sao chép logic mặt phẳng trước, rồi thay đổi kích thước một cách có kiểm soát thay vì vẽ từng vòng bằng mắt.

Bài tập ngắn: dựng ba mặt phẳng chứa hình tròn — một mặt nằm ngang, một mặt đứng và một mặt nghiêng — sau đó đặt Perspective Ellipse cho từng mặt. Không tô bóng. Chỉ cần kiểm tra xem người xem có nhận ra hướng của mỗi mặt phẳng qua ellipse hay không.

Hai điểm tụ: dùng assistant để khóa hệ trục, không để thay việc dựng hình

Trong cảnh hai điểm tụ, các cạnh nằm ngang của vật thể chia thành hai họ đường, mỗi họ hội tụ về một điểm. Các cạnh đứng thường vẫn song song. Drawing Assistant giúp giữ hai họ đường này ổn định, nhưng bạn vẫn phải quyết định đường chân trời, góc camera và khoảng cách giữa hai điểm tụ. Nếu hai điểm đặt quá gần khung hình, cạnh hộp sẽ xòe mạnh và cảnh giống ống kính góc rộng dù bạn không chủ ý.

Hãy bắt đầu bằng một hộp lớn đại diện cho không gian chính. Với phòng nội thất, đó có thể là khối bao của căn phòng; với đường phố, đó là mặt đường và hai dãy nhà. Sau khi khối lớn ổn, mới chia các mặt thành cửa, cột, biển hiệu hoặc đồ nội thất. Cách đi từ lớn đến nhỏ giúp assistant phục vụ bố cục thay vì biến bài vẽ thành tập hợp những cạnh đúng nhưng không có trọng tâm.

Khi cần ôn lại lựa chọn giữa hai và ba điểm tụ, tham khảo bài phối cảnh hai điểm và ba điểm tụ. Trong Krita, khác biệt thực hành quan trọng là số họ đường cần kiểm soát. Hai điểm tụ cộng một Parallel Ruler cho cạnh đứng thường đủ với camera ngang. Chỉ thêm điểm tụ thứ ba khi các cạnh đứng thật sự hội tụ do góc nhìn cao hoặc thấp.

Đừng line toàn bộ cảnh trong một lượt bám assistant. Nên luân phiên giữa nét có snap và nét tự do. Cạnh kết cấu, gờ tường và khung cửa cần độ chính xác; cây, rèm, dây điện hoặc vết nứt cần độ sống. Nếu mọi đường đều thẳng tuyệt đối, background dễ mang cảm giác bản vẽ kỹ thuật. Assistant là xương, còn độ dày nét, nhịp ngắt và chi tiết bề mặt tạo cảm giác vật liệu.

Với trang manga có nhiều khung, mỗi khung có thể dùng một hệ phối cảnh khác. Khi đó, hãy kết hợp workflow này với tính năng Limit Assistant to Area trong Krita để thước của khung này không kéo nét ở khung khác.

Curvilinear Perspective: khi góc nhìn rộng cần đường cong hội tụ

Phối cảnh tuyến tính giả định các cạnh thẳng trong không gian được biểu diễn bằng đường thẳng trên mặt tranh. Điều đó phù hợp với phần lớn minh họa, nhưng ở góc nhìn rất rộng, đường thẳng gần rìa khung có thể cần cong để mô tả cảm giác bao quát. Curvilinear Perspective Assistant trong Krita cho phép các đường song song cong dần và hội tụ về hai điểm đã xác định.

Hãy dùng nó khi chủ thể thực sự cần cảm giác panorama, không gian ôm quanh người xem hoặc camera gần vật thể lớn. Không nên dùng chỉ vì đường cong trông ấn tượng. Nếu nội dung là căn phòng yên tĩnh với góc máy trung bình, phối cảnh hai điểm thường dễ đọc hơn. Curvilinear hợp với hành lang dài, nội thất khoa học viễn tưởng, quảng trường bao quanh camera hoặc shot hành động có trường nhìn rộng.

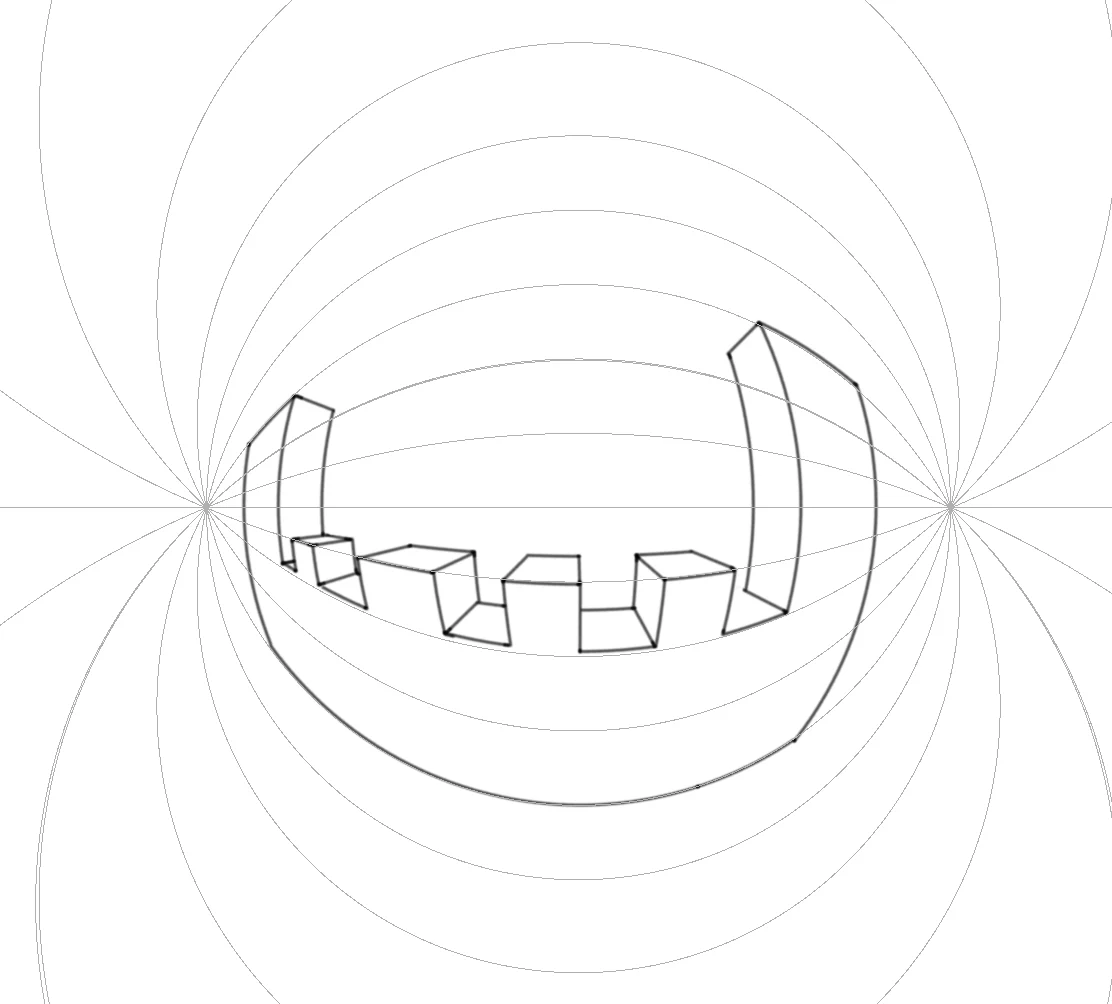

Quy trình tốt bắt đầu bằng trục ngang và trục dọc của khung. Đặt hai điểm hội tụ đối xứng hoặc có chủ ý lệch nhau, sau đó thử một số đường cong ở giữa, nửa rìa và sát rìa. Mức cong nên tăng dần về phía biên ảnh. Nếu vùng trung tâm đã cong quá mạnh, hình sẽ giống hiệu ứng đặc biệt hơn là không gian có thể tin được.

Tiếp theo, dựng ba mức kích thước: khối gần, khối trung và khối xa. Đừng chi tiết hóa ngay. Curvilinear dễ làm mắt bị cuốn theo lưới, khiến bạn quên silhouette của vật thể. Sau khi khối lớn đọc tốt, giảm độ hiển thị assistant và vẽ lại các cạnh quan trọng trên layer sạch. Những vật mềm hoặc hữu cơ không cần bám toàn bộ vào đường dẫn.

Một lỗi phổ biến là trộn đường cong curvilinear với các cạnh thẳng theo hệ điểm tụ khác mà không có lý do. Nếu muốn giữ một vật thể ít biến dạng ở trung tâm, hãy xác định rõ vùng “ổn định” quanh tâm ảnh. Càng ra rìa, biến dạng càng tăng. Sự chuyển tiếp phải có nhịp, không phải vật này cong còn vật bên cạnh đột ngột thẳng.

Oblique: giữ mặt trước rõ ràng khi cần bản vẽ dễ đọc

Oblique không cố mô phỏng thị giác như phối cảnh tuyến tính. Một mặt chính thường giữ nguyên hình dạng, còn chiều sâu chạy theo một hướng xiên. Đây là lựa chọn hữu ích cho sơ đồ, thiết kế props, bản đồ phòng, infographic hoặc hình minh họa cần người xem đọc cấu trúc nhanh hơn là cảm nhận camera chân thực.

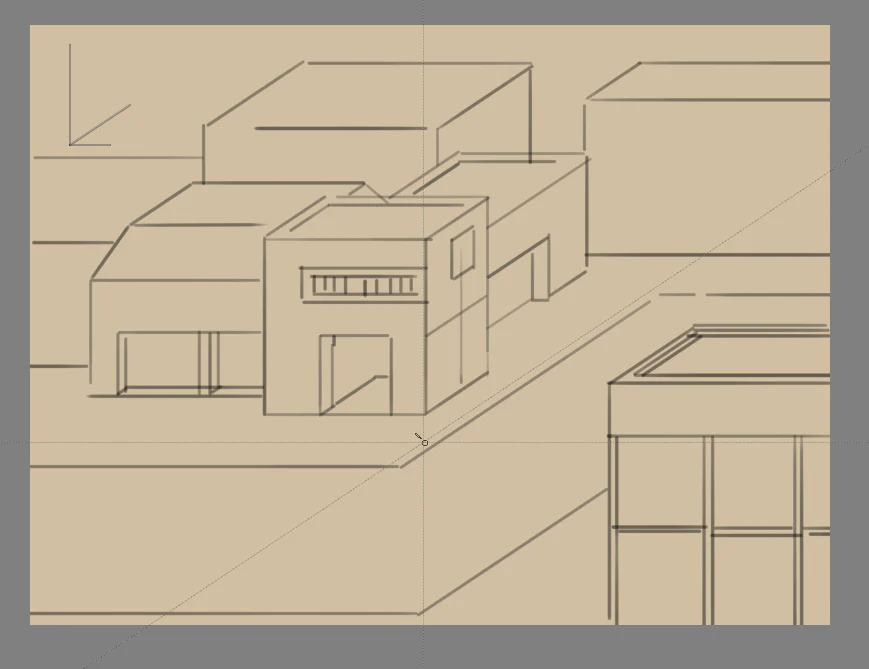

Trong Krita, bạn có thể dựng oblique bằng ba Parallel Ruler: một ngang, một dọc và một xiên cho chiều sâu. Đặt ngang và dọc trước để khóa mặt chính. Sau đó chọn góc xiên, thường nằm trong khoảng dễ đọc thay vì quá nông. Nếu cạnh chiều sâu dài bằng kích thước thật, hình có thể trông kéo giãn; bạn có thể rút ngắn có hệ thống, miễn mọi vật thể dùng cùng tỷ lệ.

Ưu điểm lớn nhất là khả năng trình bày. Cửa, bảng điều khiển, mặt tiền và mặt bằng đồ vật vẫn rõ. Vì vậy oblique phù hợp khi thiết kế một căn phòng cho game, lập sơ đồ nội thất trước khi vẽ shot chính hoặc giải thích cấu tạo đạo cụ. Nó cũng là bước trung gian tốt cho người mới chuyển từ hình chiếu phẳng sang không gian ba chiều.

Nhược điểm là chiều sâu thiếu sự thu nhỏ tự nhiên. Đừng dùng oblique rồi cố thêm điểm tụ cục bộ vào từng vật thể, vì cảnh sẽ mất hệ thống. Nếu mục tiêu cuối là một background anime có camera cụ thể, hãy xem oblique như bản thiết kế cấu trúc, sau đó chuyển sang phối cảnh tuyến tính ở bản vẽ hoàn thiện. Tutorial vẽ căn phòng anime từ sketch đến màu cho thấy cách đưa cấu trúc không gian vào một cảnh có ánh sáng và vật liệu.

Dimetric và isometric: ba trục song song cho environment dễ tái sử dụng

Isometric là trường hợp ba trục có quan hệ góc đều nhau trong mô hình hình học. Trong thực hành game và minh họa, nhiều hình được gọi là “isometric” thực ra là dimetric: hai trục có tỷ lệ tương tự, trục còn lại khác để hình dễ khớp pixel hoặc dễ nhìn trên màn hình. Điều quan trọng không phải tên gọi, mà là cả scene dùng cùng một hệ trục và cùng mức rút ngắn.

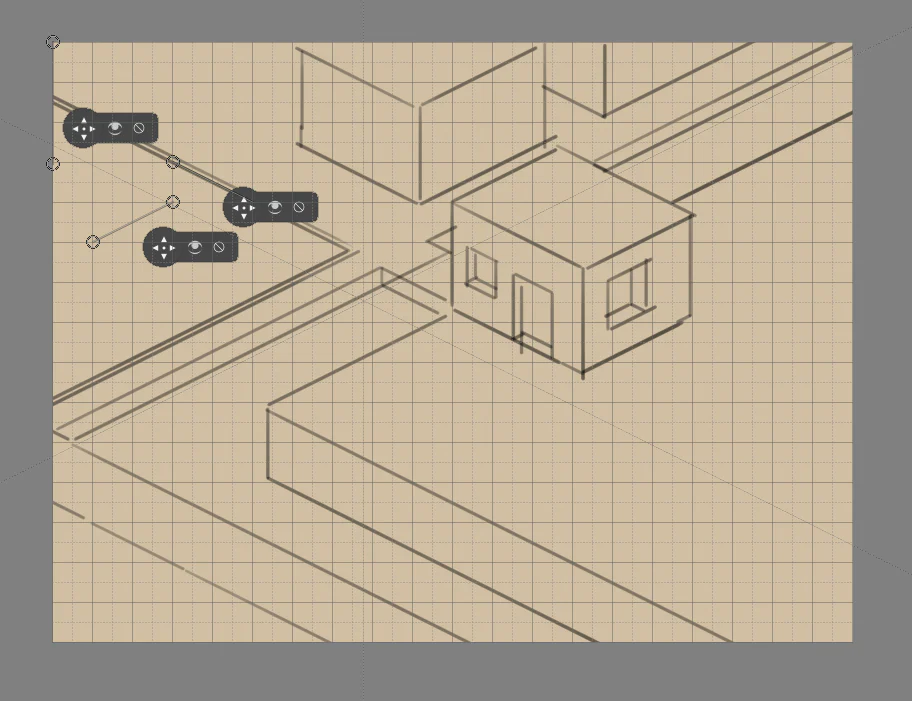

Thiết lập ba Parallel Ruler theo ba hướng chính. Nếu làm pixel art hoặc tile map, hãy bật lưới và chọn góc có thể lặp ổn định theo pixel. Nếu làm concept environment, ưu tiên độ rõ của mặt đứng và mặt sàn. Sau khi đặt thước, vẽ một khối chuẩn có kích thước dễ nhớ. Khối này trở thành đơn vị tham chiếu cho cửa, bậc thang, bàn ghế và module kiến trúc.

Đừng bắt đầu bằng căn nhà hoàn chỉnh. Hãy dựng một “bộ chữ cái” gồm khối hộp, bậc thang, mái dốc, cửa và trụ. Khi năm module này thống nhất, bạn có thể ghép thành cảnh lớn mà không phải đo lại từ đầu. Workflow module đặc biệt hữu ích với environment cần nhiều phiên bản hoặc tài sản game tái sử dụng.

Độ cao vật thể vẫn cần phân cấp dù không có điểm tụ. Một tầng nhà, chiều cao cửa và độ dày sàn phải theo một tỷ lệ chung. Assistant chỉ giữ hướng đường; nó không kiểm soát tỷ lệ cho bạn. Hãy đặt vài đường chuẩn trên layer construction và khóa layer đó trước khi chi tiết hóa.

Khi lên màu, phân biệt ba nhóm mặt bằng value: mặt trên sáng hơn, một mặt bên trung gian, mặt còn lại tối hơn. Đây không phải quy tắc ánh sáng bắt buộc, nhưng là cách kiểm tra nhanh xem khối có đọc được không. Sau khi cấu trúc rõ, bạn mới thêm nguồn sáng cục bộ, màu phản xạ và texture.

Trimetric: linh hoạt hơn nhưng khó duy trì tỷ lệ

Trimetric dùng ba trục có góc và mức rút ngắn khác nhau. Nó tạo cảm giác ít “đồ họa” hơn isometric, đồng thời vẫn tránh hội tụ về điểm tụ. Đây là lựa chọn phù hợp cho concept props, sơ đồ máy móc hoặc environment stylized cần một góc quan sát riêng.

Vì ba trục không đối xứng, sai lệch nhỏ dễ tích lũy. Hãy ghi lại góc hoặc lưu bộ assistant ngay khi thiết lập xong. Dựng một khối chuẩn rồi sao chép tỷ lệ từ khối đó. Nếu mỗi vật thể được ước lượng riêng, scene sẽ nhanh chóng có những mặt phẳng không thể ghép với nhau.

Trimetric phát huy hiệu quả khi bạn muốn mặt trước chiếm ưu thế nhưng vẫn thấy rõ mặt trên và mặt bên. Ví dụ, một máy bán hàng, bàn điều khiển hoặc cửa hàng nhỏ có thể được trình bày rõ chức năng mà không cần góc camera quá chính diện. Tuy nhiên, với background kể chuyện, hãy kiểm tra silhouette tổng thể. Góc lạ không tự tạo bố cục tốt.

Một bài kiểm tra đơn giản là nhân đôi cùng một khối sang ba vị trí. Nếu các cạnh tương ứng vẫn song song và tỷ lệ mặt không đổi, hệ assistant đang ổn. Nếu khối xa bị thu nhỏ, bạn đã vô thức trộn trimetric với phối cảnh tuyến tính. Khi muốn có cảm giác xa gần, hãy dùng chồng lớp, độ tương phản, kích thước thiết kế hoặc chuyển hẳn sang hệ điểm tụ; đừng pha hai hệ một cách tình cờ.

Fish Eye Point: thiết lập thao tác và kiểm soát độ cong

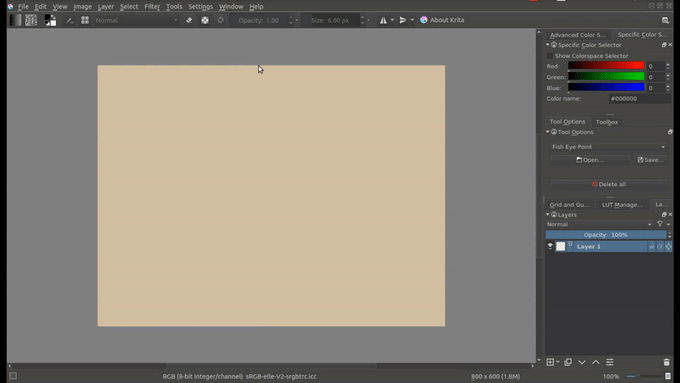

Fish Eye Point dùng các đường ellipse để mô tả những họ đường cong về hai phía. Trong Krita, cách thiết lập trực quan nhất là tạo hai trợ lý fish-eye vuông góc và thêm một điểm tụ ở tâm. Khi thao tác, hãy để Tool Options mở để thấy loại assistant, vùng tác động và trạng thái bám nét.

Bắt đầu với canvas có tỷ lệ cuối cùng của tranh. Đánh dấu tâm nhìn, trục ngang và trục dọc. Tạo assistant thứ nhất theo phương ngang, assistant thứ hai theo phương dọc, rồi kiểm tra vài nét ở bốn vùng: gần tâm, phía trên, phía dưới và sát mép. Đường gần tâm nên tương đối ổn định; đường gần mép cong rõ hơn. Nếu tất cả đều cong như nhau, khoảng cách và kích thước hai ellipse chưa hợp lý.

Không nên dùng một brush quá dày ở bước thử. Nét mảnh giúp thấy dao động và phát hiện assistant đang hút về nhánh không mong muốn. Sau khi cấu trúc ổn, tăng cỡ brush cho lineart hoặc tạo layer mới. Nếu nét bị giật, hãy giảm mức smoothing của brush để phân biệt lỗi từ chống rung với lỗi từ assistant.

Khi cần vẽ nhiều cạnh gần nhau, hãy đi từ cạnh lớn đến cạnh nhỏ. Dựng đường biên của tường, sàn và trần trước; sau đó mới chia cửa sổ, bảng hiệu và chi tiết. Fish-eye khuếch đại sai lệch ở rìa, nên một nhịp chia sai có thể khiến toàn bộ cảnh méo không chủ ý.

Với góc nhìn hành động, bạn có thể để chủ thể chính ở gần tâm, nơi biến dạng ít hơn, rồi dùng đường cong ở background để tăng cảm giác tốc độ. Đừng biến dạng khuôn mặt hoặc bàn tay chỉ vì assistant đang có sẵn. Chủ thể và background có thể dùng mức bám khác nhau.

Kết hợp hai Fish Eye Point cho cảnh cong có cấu trúc

Một Fish Eye Point đơn lẻ chỉ mô tả một họ đường. Để tạo không gian cong thuyết phục, bạn thường cần hai hệ vuông góc và một điểm tụ trung tâm. Hình dưới cho thấy các khối đơn giản được đặt trong hai vùng cong, giúp bạn nhận ra cách mặt phẳng xoay quanh tâm nhìn.

Hãy dựng một “lồng” không gian trước khi vẽ vật thể: đường ngang cong, đường dọc cong và vài đường xuyên tâm. Sau đó đặt khối lớn sao cho các mặt tuân theo lồng. Với nhà cửa, xác định cạnh gần nhất, kéo hai mặt bên theo hai họ đường, rồi đóng mặt trên hoặc mặt dưới. Làm từng khối riêng sẽ dễ kiểm soát hơn vẽ một dãy nhà liên tục.

Ở vùng giao nhau giữa hai hệ, nét có thể bám vào đường không mong muốn nếu quá nhiều assistant cùng hoạt động. Tạm ẩn hoặc giới hạn assistant không cần thiết, vẽ xong một họ cạnh rồi chuyển sang họ còn lại. Đây là cách giảm nhiễu mà không phải xóa toàn bộ thiết lập.

Fish-eye mạnh về cảm giác nhập vai nhưng dễ làm bố cục rối. Hãy giữ một vùng nghỉ quanh focal point, hạn chế chi tiết ở nơi đường cong dày đặc và dùng value để tách tiền cảnh, trung cảnh, hậu cảnh. Sau khi hình học đã đúng, bài phối cảnh không khí theo năm lớp sẽ giúp cảnh có chiều sâu mà không phụ thuộc hoàn toàn vào đường kẻ.

Nếu bạn đang xây lộ trình dài hạn cho environment, hãy đặt bài tập fish-eye sau khi đã quen một, hai và ba điểm tụ. Lộ trình Environment Art cho người mới là khung tham khảo tốt để sắp xếp phối cảnh, bố cục, value và vật liệu theo thứ tự hợp lý.

Workflow 40 phút để luyện một assistant mới

5 phút đầu: viết rõ bài toán. Ví dụ: “mặt bàn tròn trên mặt phẳng nghiêng”, “căn phòng hai điểm tụ” hoặc “hành lang góc rộng”. Chọn một assistant chính, tối đa một assistant phụ. Nếu chưa thể nói mỗi assistant giải quyết quan hệ nào, bạn đang đặt quá nhiều công cụ.

10 phút tiếp: dựng khối lớn bằng brush mảnh. Không tô bóng, không texture. Kiểm tra trục, đường chân trời, tâm nhìn và kích thước tương đối. Dùng ít nét nhưng mỗi nét phải có nhiệm vụ.

10 phút tiếp: thêm một nhóm chi tiết lặp như cửa sổ, bậc thang, cột hoặc bánh xe. Đây là lúc assistant bộc lộ giá trị: các chi tiết phải theo cùng mặt phẳng và cùng hệ trục. Nếu phải sửa từng chi tiết bằng Transform Tool, hãy quay lại kiểm tra khối lớn.

10 phút tiếp: tạo layer lineart, giảm độ hiện của construction và vẽ lại có chọn lọc. Giữ cạnh quan trọng sắc, bỏ bớt đường không giúp đọc hình. Thử tắt assistant vài lần để chắc rằng bạn đang kiểm soát nét chứ không chỉ kéo bút theo đường dẫn.

5 phút cuối: lật canvas, thu nhỏ và chụp lại ba lỗi lớn nhất. Đừng sửa mọi thứ. Chọn một lỗi về hệ trục, một lỗi về tỷ lệ và một lỗi về bố cục. Ghi lại để bài tập sau có mục tiêu cụ thể.

Bạn có thể kết hợp chu trình này với bài vẽ hình khối 3D trong anime để luyện camera và biến dạng cận cảnh trước khi chuyển sang background phức tạp.

Checklist trước khi đi lineart

• Mỗi assistant có một nhiệm vụ hình học rõ ràng.
• Đường chân trời và tâm nhìn được xác định trước khi đặt chi tiết.
• Ellipse nằm trong một mặt phẳng có bốn cạnh hợp lệ.
• Các Parallel Ruler dùng cùng hệ góc và tỷ lệ.
• Curvilinear hoặc fish-eye chỉ được dùng khi trường nhìn rộng thật sự cần nó.
• Khối lớn đọc được ngay cả khi ẩn toàn bộ đường assistant.
• Các chi tiết lặp được chia theo cấu trúc, không ước lượng riêng từng cái.
• Lineart có cả nét chính xác và nét tự do, tránh cảm giác bản vẽ kỹ thuật khô cứng.
• Không trộn projection song song với phối cảnh hội tụ một cách vô thức.
• Assistant không kéo nét sang khung hoặc vùng khác ngoài ý muốn.

Drawing Assistants phát huy tốt nhất khi bạn xem chúng là công cụ kiểm soát quan hệ, không phải nút “sửa phối cảnh”. Perspective Ellipse giải quyết đường tròn trên mặt phẳng; Parallel Ruler giữ các trục chiếu song song; Curvilinear và Fish Eye Point xử lý trường nhìn cong. Khi chọn đúng công cụ và đi từ khối lớn đến chi tiết, Krita giúp bạn giữ cấu trúc chính xác mà vẫn bảo toàn cảm giác vẽ tay.
